ЛИНИЯ ПО РАСТАРИВАНИЮ, ДОЗИРОВАНИЮ, СМЕШИВАНИЮ И УПАКОВКЕ СЫПУЧИХ МАТЕРИАЛОВ ПРОИЗВОДИТЕЛЬНОСТЬЮ 3 ТОННЫ В ЧАС

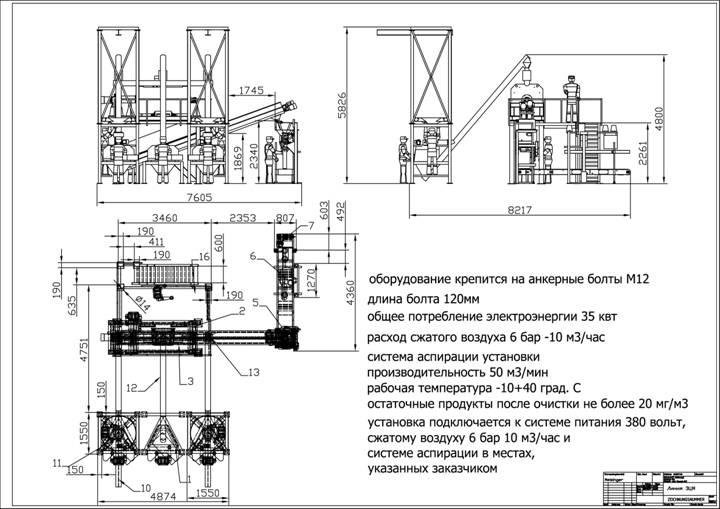

Основными установками и агрегатами линии являются:

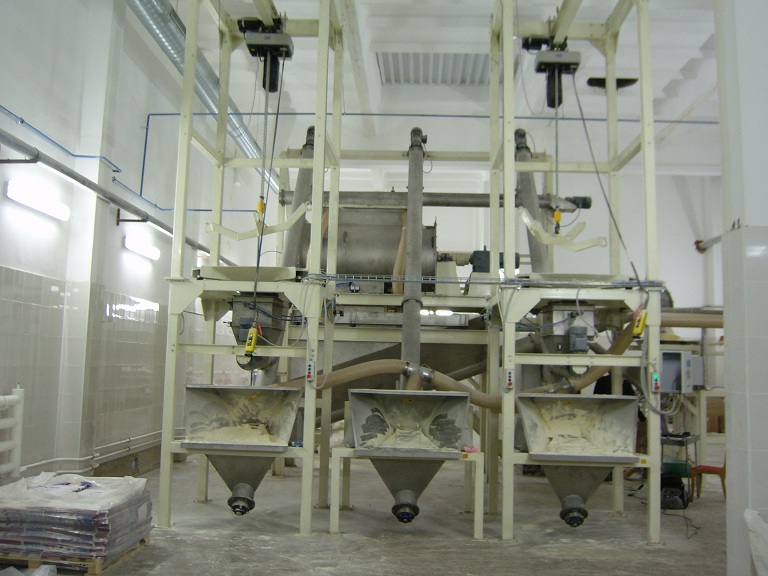

A) Установка подготовки смеси, предназначена для загрузки линии и подачи компонентов в смеситель и состоит из:
- узла растаривания мешков 25-50кг поз.1.
- узла растаривания мешков типа биг-бег поз.10
- шнекового разгрузчика мешков типа биг-бег поз.11
- шнекового загрузчика смесителя поз.12
- магнитного сепаратора поз.13
Линия оснащена двумя параллельно работающими установками подготовки смеси, оснащенными приспособлениями для разгрузки мешков типа биг-бег и мешков 25-50 кг. Одной установкой для разгрузки мешков 25-50 кг.

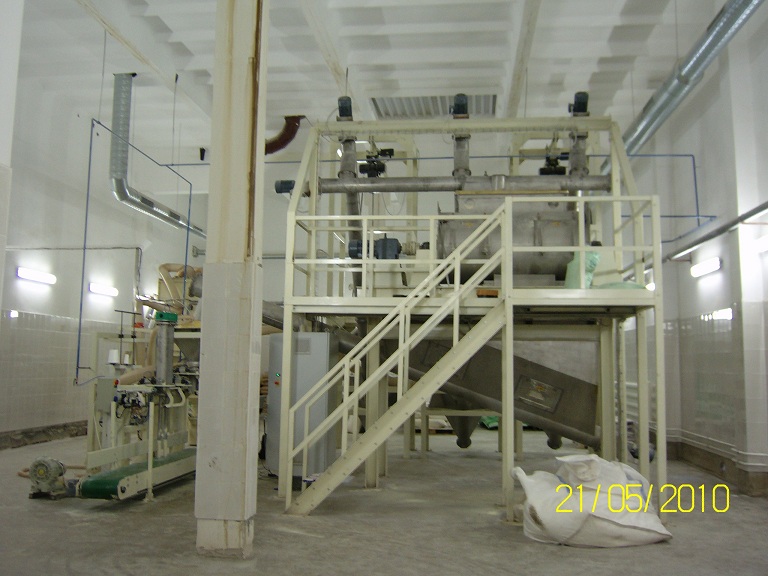

B) Высокопроизводительный смеситель поз.2
- догрузка микрокомпонентов осуществляется непосредственно в смеситель
- скоростное смешивание компонентов достигается за счет оптимально ориентированных лопастей, охватывающих весь объем рабочей зоны смесителя
- пневматически управляемая разгрузочная задвижка, обеспечивает автоматическую выгрузку всего объема смешанного материала в разгрузочный бункер
- смеситель устанавливается на тензометрических датчиках, работающих совместно с электронной системой загрузки, обеспечивающей полный контроль поступления компонентов в смеситель
- смеситель оснащен смотровыми люками, обеспечивающими доступ к любой точке рабочей зоны смесителя с объединенной с несущей рамой площадки обслуживания 16
C) Приемный бункер поз.3, имеет объем равный объему смесителя, что позволяет полностью разгрузить смеситель и вновь приступить к загрузке компонентов в смеситель.
- приемный бункер оснащен наклонно установленным шнеком, обеспечивающим разгрузку бункера и подачу материала на упаковку
- в бункере предусмотрены устройства, обечпечивающие равномерное поступление материала к шнеку, предупреждающие завал и перегрузку шнека
- приемный бункер имеет смотровые люки, обеспечивающие доступ к любой точке рабочей зоны
- приемный бункер объединен с рамой смесителя и выполняет функции несущей конструкции смесителя
D) Узел упаковки поз.5 позволяет фасовать и упаковывать продукцию в
- открытые мешки 25-50кг. По желанию заказчика возможна установка
- дополнительной опции, фасовка в биг-бег
Узел упаковки содержит:
- систему дозирования и взвешивания материала
- приспособления для пневматического захвата мешка и удержания его на загрузочном патрубке
- устройство для встряхивания мешка после загрузки
- систему отвода воздуха из мешка через микрофильтры
- систему запайки вкладыша мешка
- мешкозашивочную машину поз.6
- транспортер отвода заполненных мешков поз 7.
E) Cистема аспирации поз.9, обеспечивает отвод и очистку воздуха от всех узлов и агрегатов установки и содержит:
- регулируемые по расходу зонды для захвата воздуха из мест запыления
- систему гибких трубопроводов, обеспечивающих соединение узлов и агрегатов линии
- фильтр, производительностью 3000 м3 в час
F) Линия оснащена двумя паралельно работающими. электронными контроллерами фирммы Siemens
- контроллер загрузки смесителя, управляющий разгрузкой биг-бегов, фиксирующий поступление материала в смеситель и сообщающий операторам загрузки о наличии определенного количества материала в смесителе, фиксирующий достижение максимального и минимального уровня материала в приемном бункере и оповещающий оператора о начале и окончании загкрузки компонентов, управляющий очисткой системы аспирации
- контроллер фасовочной установки, фиксирующий вес материала в мешке, управляющий шнеками грубого и точного дозирования и всем узлом упаковки
- контроллеры имеют выносные панели управления и смонтированы в шкафах управления, расположенных в зонах доступа операторов загрузки и упаковки

Все системы и установки линии выполнены по модульному принципу, установлены на металлических станинах и обеспечивают установку и конфигурацию линии в соответствии с возможностями и пожеланиями заказчика. Все узлы и агрегаты, соприкасающиеся с продуктом, выполнены из нержавеющей стали 1.4301. Все узлы и агрегаты, не соприкасающиеся с продуктом, выполнены из конструкционной стали.
